Končni izdelek - zadnji popravki

Strežnik, ki sem ga v zadnjih mesecih izdeloval, je dobil svoje zadnje popravke. Po glasovanju (in posvetu z Alešem) pa tudi novo ime - OptiServ. Pred tremi dnevi sem ga prvič zaprl in testiral, kako se obnese ventilacija. In se ni obnesla zadovoljivo...

Vse dosedanje objave:

Že približno eno uro po prvem vklopu v zaprtem stanju se je notranjost strežnika segrela preko meje normalnega, ki je 40°C. Ker me je zanimalo, do kod lahko temperatura naraste, sem ga obremenil s programom za obremenitev procesorja in diska. Temperatura je narasla do 47°C (temperatura jedra je bila 53°C), na tej točki pa sem ga raje izklopil. Čeprav takšna temperatura ponavadi še ni kritična, me je skrbelo za napajalnik (in da ga morda ne hladim zadostno). Nisem se hotel posloviti od strežnika že prvi dan. Torej je bilo treba razmisliti, kako bi ga bolj učinkovito prezračeval. Prijatelj Aleš mi je svetoval, da bi bilo najbolje, če znotraj ohišja nekako ustvarim efekt podtlaka. S trenutnim sistemom ventilatorjev to ni bilo mogoče. Dva 5V ventilatorja na pokrovu pihata kot trepalnice (brez maskare smiley) in zato sem se ju hitro znebil. Nadomestil sem ju z enim 60mm 12V ventilatorjem (s povečanim pretokom zraka), ki piha iz ohišja in tako ustvarja želeni efekt podtlaka (v ohišje vstopa zrak sedaj pasivno skozi ostale tri zračnike). Ker je bil ventilator previsok za tisti del ohišja, kam sem ga postavil, ga je bilo treba nagniti. Iz kartona sem izdelal držalo, ki je zrak iz nagnjenega ventilatorja preusmerilo naravnost. Pritrdil sem ga na pokrov ob napajalnik, priklopil pa na temperaturno reguliran izhod na matični plošči, tako da mi ni bilo treba ničesar spajkati.

Po ponovnem testu OptiServa je zračenje bilo bolj zadovoljivo, pojavil pa se je drug problem. Zrak, ki ga je novi ventilator potiskal skozi majhne luknje zračnika, je žvižgal. To mi je dalo vedeti, da zračnik ustavlja pretok zraka. OptiServova notranjost se je segrela preko 40°C, takrat pa je se novi ventilator pognal s polno močjo (pred to temperaturo ga plošča vrti z 20% moči) in še prispeval h glasnosti strežnika. To me je pripravilo, da sem pokrov odnesel v delavnico in s svojim zvestim dremelom izrezal ta četrti zračnik ven in tako ustvaril veliko luknjo. Kot se je izkazalo, to ni bila slaba ideja. Pred izrezom je OptiServ dosegel 43°C, po izrezu pa ne preseže 39°C, kar pa pomeni, da se novi ventilator sploh nikoli ne vrti s polno hitrostjo. Prav tako ni žvižganja, tako da je dokončna zadeva dosti prijaznejša ušesom. In definitivno sposobna delovati 24/7.

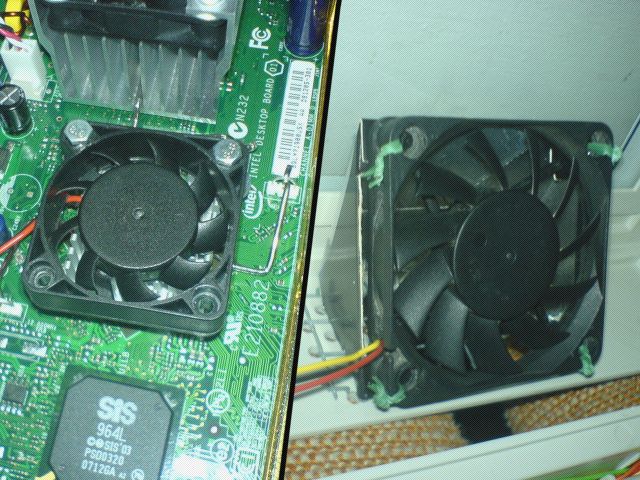

Levo je 5V ventilator, ki sem da premaknil iz dna ohišja na hladilnik na plošči, pod katerim je senzor za temperaturo ohišja. Desno je novi ventilator na svojem držalu, ki piha iz ohišja (na sliki bi pihal navzdol, ker je pokrov pokonci)

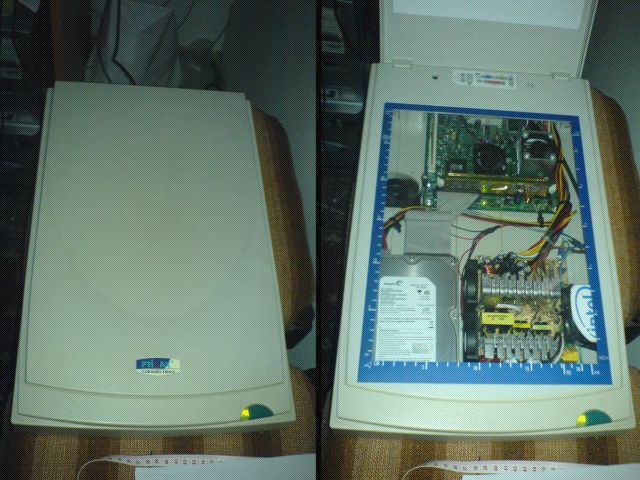

Končni izdelek v zaprtem ohišju. Levo je zaprt, desno pa je odprto optično okno

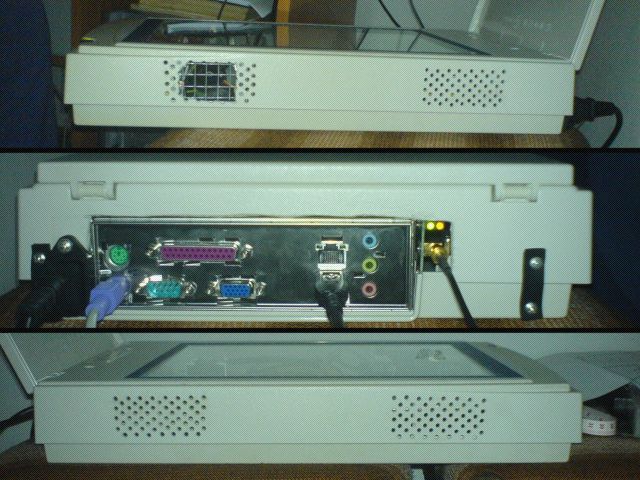

Končni izdelek od strani. Po vrsti slikan iz desne (kjer se vidi velika luknja za izpuh), od zadaj (priključki in dvoje gumijastih držalk, ki držijo ohišje zaprto) in iz leve
Projekti - 18. september 2007 @ 23:53 - Ogledov: 5011 - Komentarjev: 13
Komentarji
Re: Končni izdelek - zadnji popravki napisal Ales.P

Noro! Vidim da si upošteval nekaj mojih nasvetov.

Pa še če prav vidim, si izkazal support Intelu. Bravo smiley (Logo bi se lahko malo bolj videl sicer...)

Tisti zračnik ne izgleda najbolj prefinjeno, ampak je pa v pravem "ghetto style-u".

Disk mi zdaj izgleda kot odlično mesto za kak napis. Tako da morda razmisliš še o kakšnem malce večjem nametag-u in a prilepiš na disk.

I/O stran je kr ql. Nekoč moja mrežna očitno funkcionira smiley

Vsekakor bom prišel stvar pogledat, poslikat in kasneje dokumentirat. Projekt je uspel! smiley smiley



19. september 2007 @ 06:34
Re: Končni izdelek - zadnji popravki napisal Piki

Ni slaba ideja, tole z nalepko na disku. Se bom enkrat poglobil v motiv. smiley

19. september 2007 @ 10:22
Re: Končni izdelek - zadnji popravki napisal Mato

Super... Nimam kaj drugega za rečt smiley.

22. september 2007 @ 19:13
Re: Končni izdelek - zadnji popravki napisal CCIMK

KAKO TELE SI EJ. V SKENER SI GRES VGRADIT STREŽNIK KI SI TE TO VIDO.

2. november 2007 @ 16:59
Re: Končni izdelek - zadnji popravki napisal Piki

Nikjer drugje kot pri meni doma. V tem je tudi vsa poanta. smiley

3. november 2007 @ 22:21
Re: Končni izdelek - zadnji popravki napisal Mato

Malo sem pogledal ta članek po dolgem času... Samo tele pa že nisi smiley . No samo ta kompljuter je res mini-size in torej zelo kompakten.
Še vedno dobro dela?

14. november 2007 @ 14:44
Re: Končni izdelek - zadnji popravki napisal Piki

Jap.

14. november 2007 @ 18:09
Re: Končni izdelek - zadnji popravki napisal Funky

Fak stari smiley ful dobro. Bravo Piki!

lp, Funky

31. maj 2008 @ 14:56
Re: Končni izdelek - zadnji popravki napisal Piki

Hvala.

1. junij 2008 @ 10:32
Re: Končni izdelek - zadnji popravki napisal Dušan Kočevar

jaz sem studiral o podobni stvari samo da bi v gajbo pira vse skupaj zmontiralsmiley

kaksni predlogi?

11. september 2008 @ 01:06
Re: Končni izdelek - zadnji popravki napisal Piki

Predlogi? Naredi, ker bi blo zanimivo smiley

V Gajbi Pira™ je več prostora kot v nekem skenerju, torej bi mogel imeti več kot dovolj prostora za komponente. Predlagam kakšno optično enoto in morda kakšen disk več, kot pri meni smiley

Glede tega skenerja, pa le-ta zadnje čas bolj kot ne miruje. Pred kratkim sem si namreč kupil My Book World, ki sedaj opravlja njegovo funkcijo. A več o tem kakšen drug dan smiley

12. september 2008 @ 12:16
Re: Končni izdelek - zadnji popravki napisal anzeana

Kdaj bodo pa slike računalnika Gajba Pira™ ????????? smiley Kr dj se

5. januar 2010 @ 18:19
Re: Končni izdelek - zadnji popravki napisal Piki

Heh smiley

6. januar 2010 @ 14:00
